ワイヤー支柱 (日本地工)

チコーワイヤー支柱

チコーワイヤー支柱



特徴

チコーワイヤー支柱は電柱を支 える技術を使ったワイヤー支柱 です。打込み施工のため、地盤 本来の支持力を有効利用し、強 い地耐力(地上からの引張りに 耐える力)を発揮します。また、 アンカーを打てない人工地盤用 の狭小地にも対応しています。

規格樹高
m
※アンカーワイヤーワイヤークリップターンバックルシャックル保護ホース
号数サイズmサイズサイズサイズ内径サイズm
CW-1 6 ミニテー1号 3 4-6o 18 6o 24 W3/8 3 9o 3 12o 1.5
CW-2 8 ミニテー2号 3 6-8o 24 8o 24 W3/8 3 9o 3 12o 2.4
CW-3 10 80型-3号 3 9-11o 33 10o 24 W1/2 3 12o 3 12o 3.0
CW-4 12 80型-4号 3 9-11o 39 10o 24 W1/2 3 12o 3 12o 3.6
CW-5 13 80型-5号 3 10-12o 42 10o 24 W5/8 3 16o 3 15o 3.9
CW-6 14 80型-6号 3 10-12o 45 10o 24 W5/8 3 16o 3 15o 4.2
CW-7 16 80型-7号 3 10-12o 48 10o 24 W5/8 3 16o 3 15o 4.8
CW-7-4
(4本使用)
20 80型-7号 4 10-12o 80 10o 32 W5/8 4 16o 4 15o 8.0

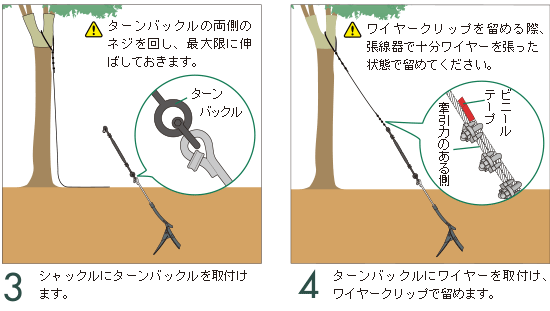

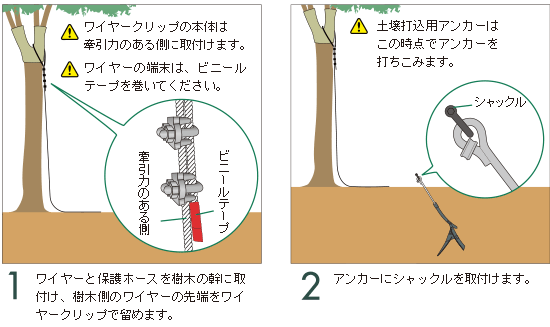

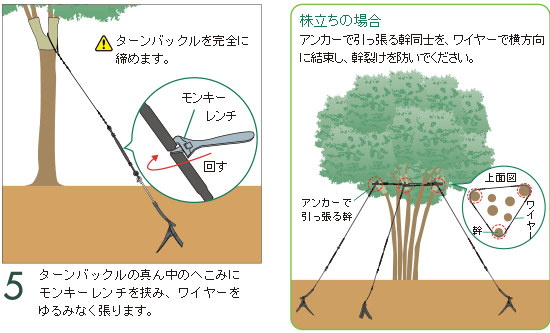

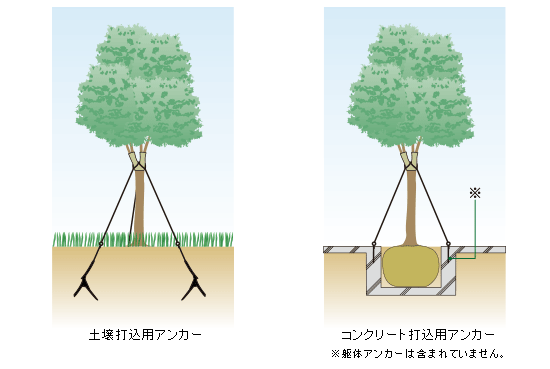

ワイヤーの張り方(全タイプ共通)

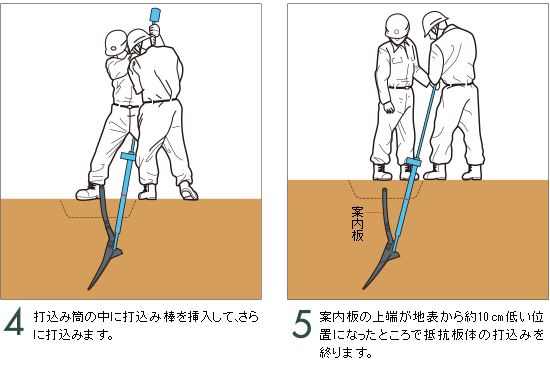

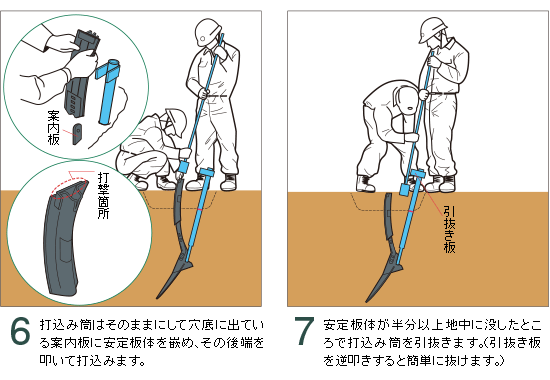

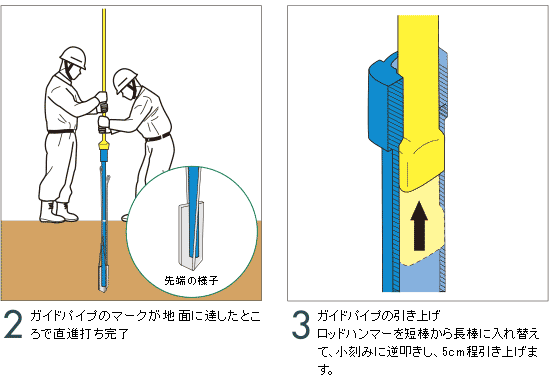

CW - 1 〜 2号アンカーの打込み手順(土壌打込用アンカー)

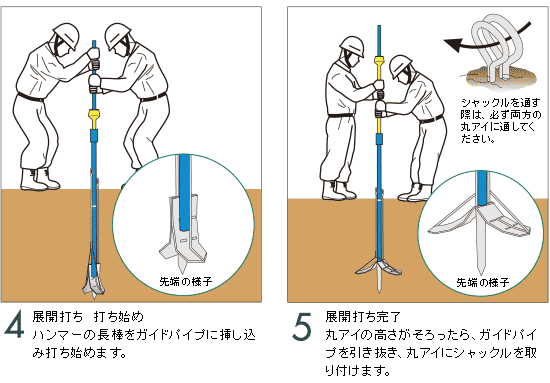

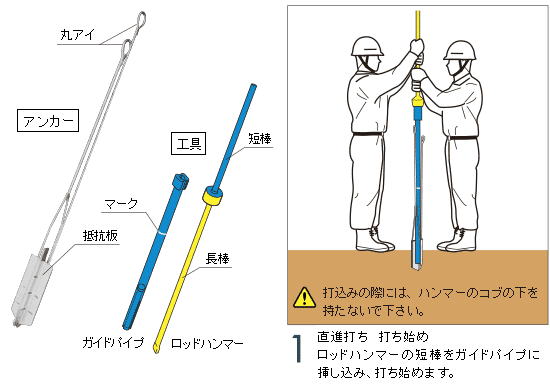

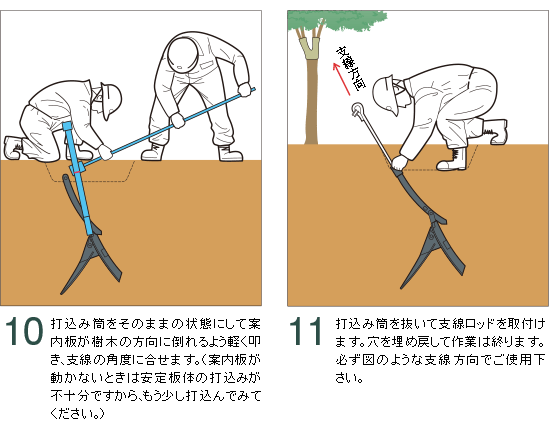

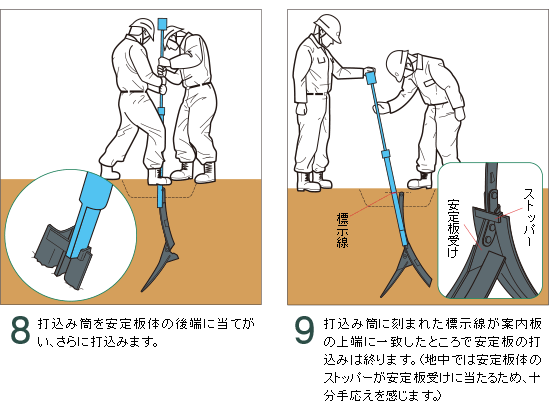

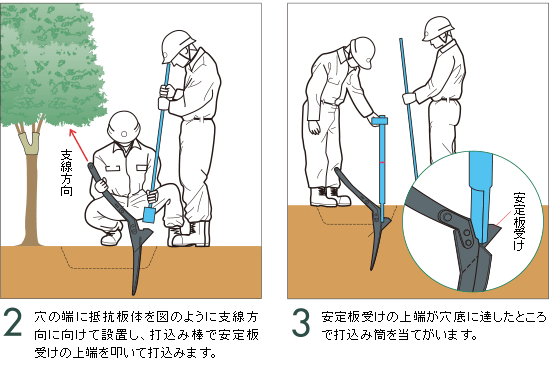

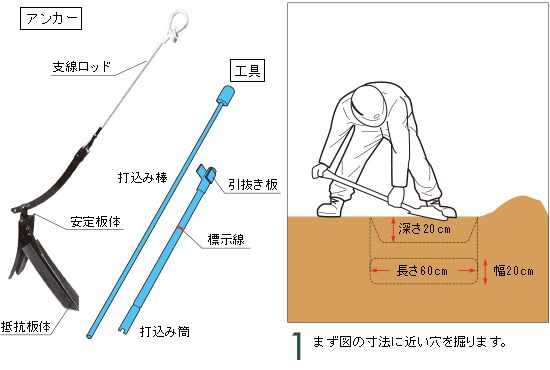

CW - 3 〜 7号アンカーの打込み手順(土壌打込用アンカー)




ワイヤー支柱(和興テクノ)

自然の景観をそこなわず

しっかりと樹木を支える

樹木用ワイヤー支柱

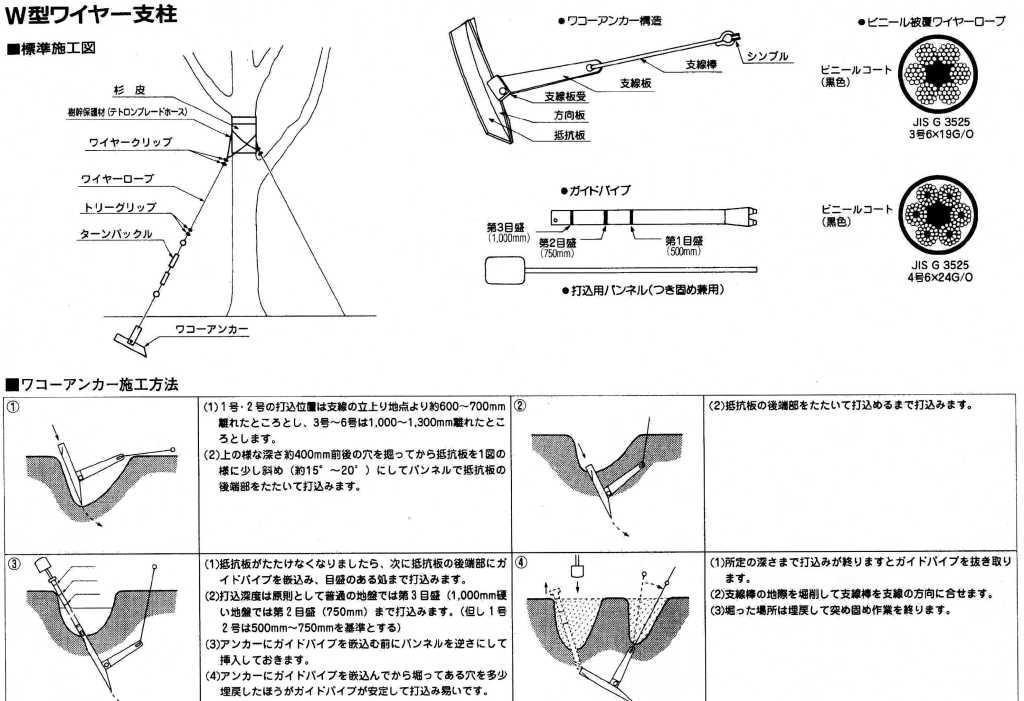

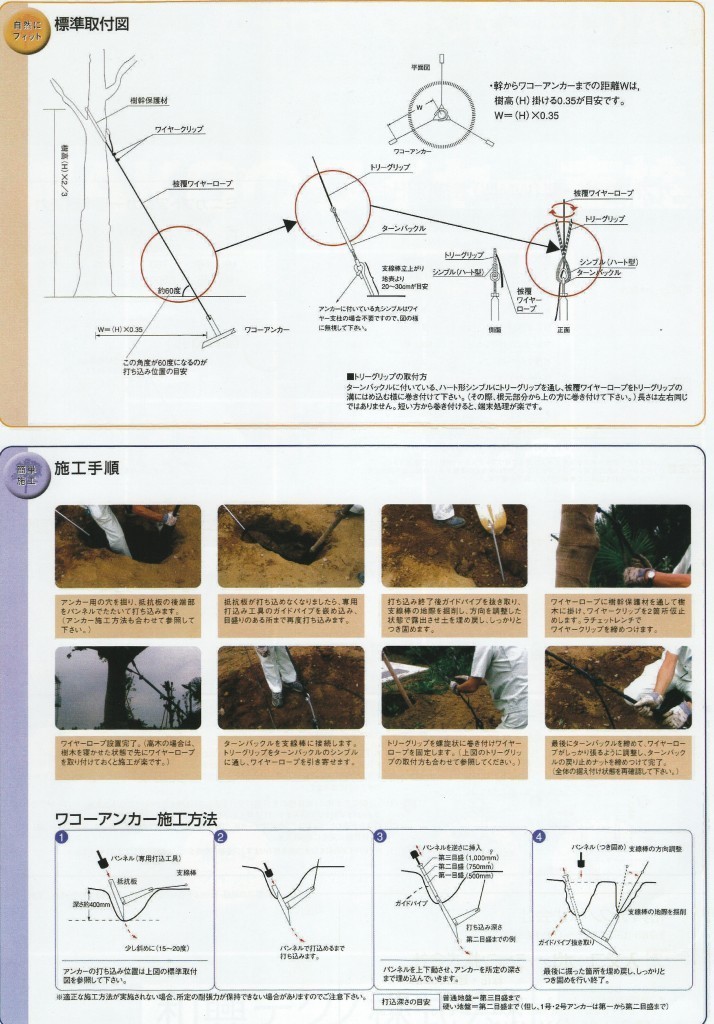

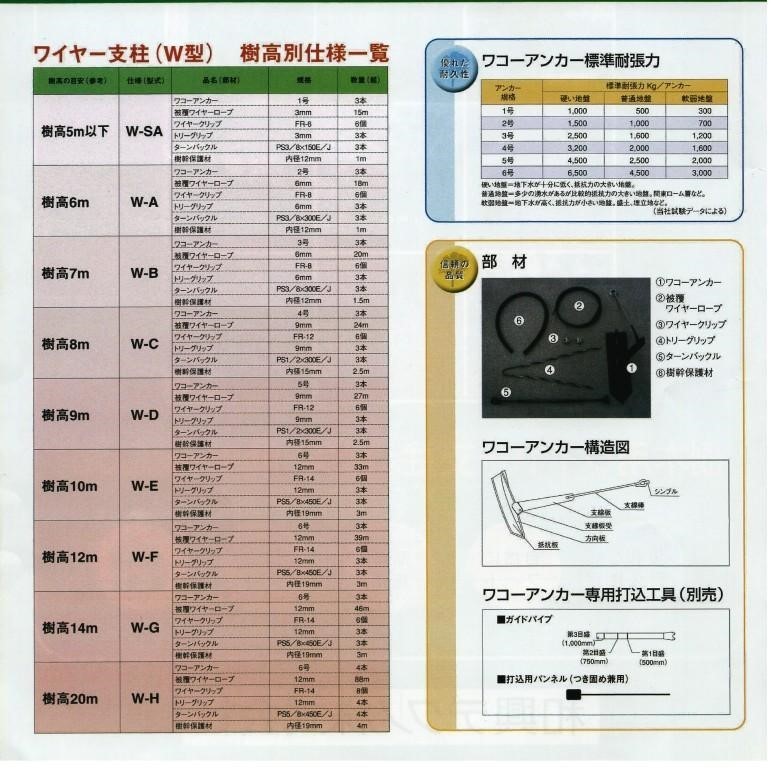

ワイヤー支柱図集(和興テクノ)



問い合わせ先
