  • 屋上緑化 TOP
  • 屋上緑化工法(庭園型)「ビバソイルシステム」

庭園型緑化工法 ビバソイルシステム

ビバソイルシステムの特徴

ビバソイルシステムは、水持ちが良く、自然土壌の約半分の軽さの人工土壌「ビバソイル」を主体に、排水層、自動灌水設備や樹木地下支柱、植栽見切り材などの各種資材を組み合わせたトータル屋上緑化システムです。低木の緑化から高木を取り入れた本格的な屋上ガーデンまで幅広い対応が可能になります。

軽量人工土壌「ビバソイル」の特徴

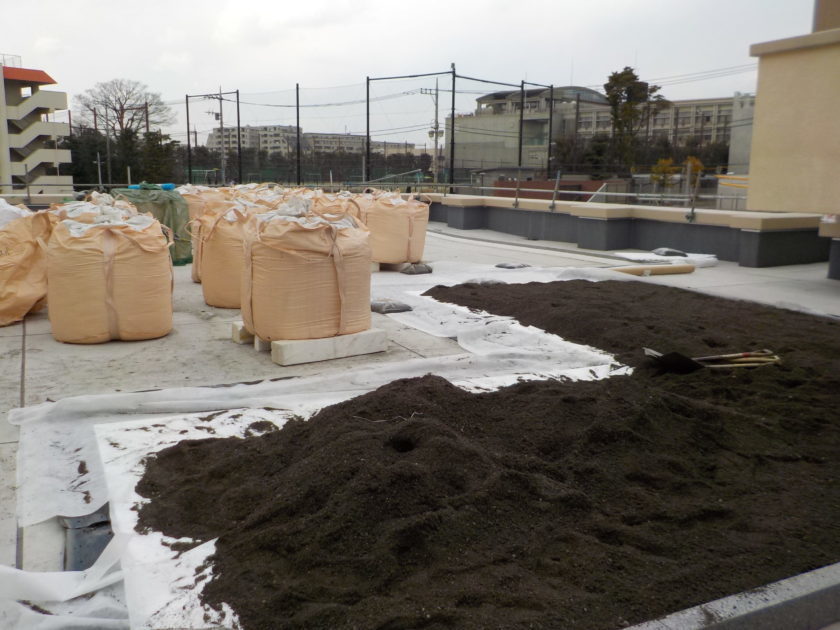

1.環境にやさしい素材ビバソイル施工状況

ビバソイルは天然骨材と天然の有機物により構成されるため、製造過程で化石燃料をほとんど使用していません。重さは土の約半分で、建築物に対する荷重負担が少なくなります。自然の土と比べ汚れにくく、工期的に雨に影響されず施工できることも大きな要素です。

2.安全性の確認

排水試験状況

ビバソイルの安全性を実証するために様々な試験を行っています。
[排出水]
 水質汚濁防止法による一律排水基準の値をクリアーしています(右写真)。
[皮膚刺激試験]
ガーデニングの際など、人がビバソイルに触れても皮膚に対し影響を
及ぼさないことを確認しています。

ビバソイルシステム構成内容とマテリアル一覧
芝生・地被類
土厚 150mm〜
荷重 150kg/m2〜
中低木類
土厚 300mm〜
荷重 300kg/m2〜
高木類
土厚 400mm〜
荷重 400kg/m2〜
土 壌: 比重0.8のビバソイルを基準にした必要土壌厚み及び荷重です。
荷 重: 耐根層+植栽基盤+植物の1平方メートルあたり荷重です。
上記参考図面ダウンロード
PDFDWGDXF
耐熱シート・貯排水層・排水促進材・点検口
ビバソイルシステムの設計段階の注意点はこちらから
ビバソイルシステムの図面はこちらから

湿性多孔質軽量人工土壌/雨水貯留浸透機能付き植栽基盤材ビバソイル(レインガーデンソイル)

一般名称

湿性多孔質軽量人工土壌/雨水貯留浸透機能付き植栽基盤材

イメージ

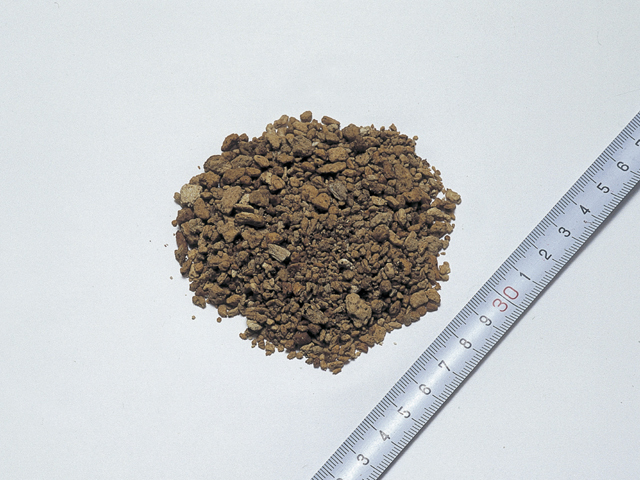

  • ビバソイル 粒径

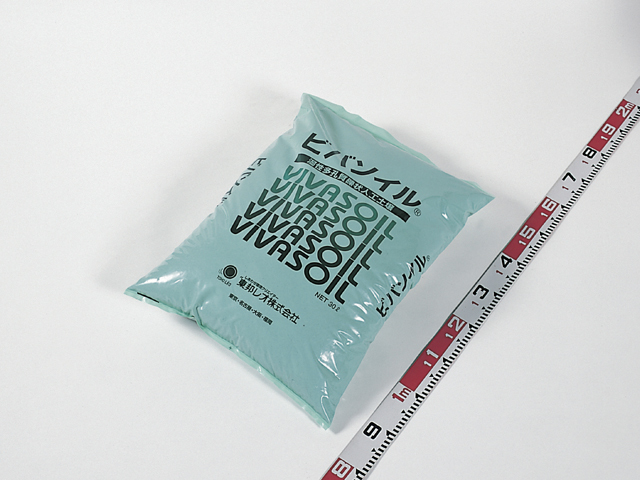

  • ビバソイル 荷姿
商品名 ビバソイル(レインガーデンソイル)
主説明 湿性多孔質鉱物に有機養分をはじめ、植物の生育に必要な成分がプレミックスされた人工土壌。無数の孔隙が連通している構造から、植物に必要な有効水分を多量かつ長期間保持する。礫状のため取り回しが良く、固まりにくいことから、横移動しやすいのも特徴です。周囲の汚れを抑制し、養生も簡素化できます。
荷姿・重量 比重0.8
約30入/ポリエチレン袋・20kg/袋
1/フレコン袋・約800kg/袋
雨水貯留浸透製品評価認定 第16号
設計上の留意点 フケ率を1.1倍みてください。
製品データ項目単位測定値
pH(H2O) 5.0〜7.5
飽和透水係数 m/s 1.5×10-4以上
有効水分保持量(pF1.8-4.2) L/ 390±50
CEC cmol(+)/kg 6.0以上

屋上緑化資材1

■ 屋上緑化用軽量土壌

名称(一般名称)画 像主な用途ダウンロード詳 細

ビバソイル

(湿性多孔質人工土壌)

写真:ビバソイル 全国の実績の多い屋上緑化用人工軽量土壌
(比重:08)
カタログ品質証明書
荷姿
30リットル入り小袋
(重量:約20kg)
1m³フレコン袋
(重量:約800kg)
歩留まり
1.15倍

プライムソイル

(軽量有機含有人工土壌)

写真:プライムソイル 全国の実績の多い屋上緑化用人工軽量土壌
(比重:1.1)
東日本版カタログ東日本版品質証明書
荷姿
20リットル入り小袋
(重量:約19.5kg)
1m³フレコン袋
(重量:約1150kg)
歩留まり
1.1倍

α・ベースU

(超軽量有機含有人工土壌)

写真:α・ベースU 自然土の1/3の重さの人工軽量土壌
(比重:0.57)
カタログ品質証明書
荷姿
100リットル入り小袋

■ 排水層(関連資材)

名称(一般名称)画 像主な用途ダウンロード詳 細

プライムボード

(貯排水ボード)
※t=25、t=45

写真:プライムボード 貯水・排水性能を持つドレンシステム カタログt=25品質証明書t=45品質証明書
荷姿
1000×1000×t25
(重量:約400g/枚)
1000×1000×t45
( 重量:約600g/枚)
積載数量
【厚み25mm】
  4t車:800枚
【厚み45mm】
  4t車:400枚

αウェーブ

(貯排水ドレンシステム)

写真:αウェーブ 貯水・排水性能を持つドレンシステム カタログ品質証明書
荷姿
1m×1.5m (10枚入)

ホワイトローム

(黒曜石パーライト)

写真:αウェーブ TC:植栽地の排水層
4F:透水性・通気性の改良
カタログ品質証明書
規格
TC:粒径4〜25mm
4F:粒径3〜5mm
荷姿
50リットル/クラフト紙袋

FDフィルター

(透水フィルター)

FDフィルター40A

(透水フィルター)

写真:FDフィルター 土壌中の水分を排出し、土壌排出を防ぐ透水フィルター FDフィルター
カタログFDフィルター40AカタログFDフィルター品質証明書FDフィルター40A品質証明書
荷姿
1m×25m×t0.8mm
(重量:2kg/本)
2m×25m×t0.8mm
(重量:4kg/本)

FDフィルムT2

(耐根補助フィルム)

写真:FDフィルム 耐根性能を補助するためのフィルム カタログ品質証明書
荷姿
2m×25m×t0.3mm
(重量:15kg/本)

FDマット

(保護マット)

写真:FDマット 作業時の衝撃や植栽施工後長期的に、防水層と耐根層の保護 カタログ品質証明書
荷姿
1m×25m×t4.7mm
(重量:13kg/本)
2m×25m×t4.7mm
(重量:27kg/本)

αカバー

(排水口点検カバー)
※縦・横あり

写真:αカバー 排水口に被せて置く簡単施工の点検カバー カタログ品質証明書品質証明書縦(FT〜2000)図面PDF図面PDF縦(FTL)販売終了横(FYL)販売終了横(FY〜2000)図面PDF図面CAD

DOパイプ

(排水促進剤)
※長さL=0.6,1.0,1.5,2.0

写真:DOパイプ 屋上庭園の端部に設置することで余剰水を速やかに排水させる排水促進管 カタログ品質証明書
荷姿
φ150×60cm
φ150×100cm
φ150×150cm
φ150×200cm

プライムソイル

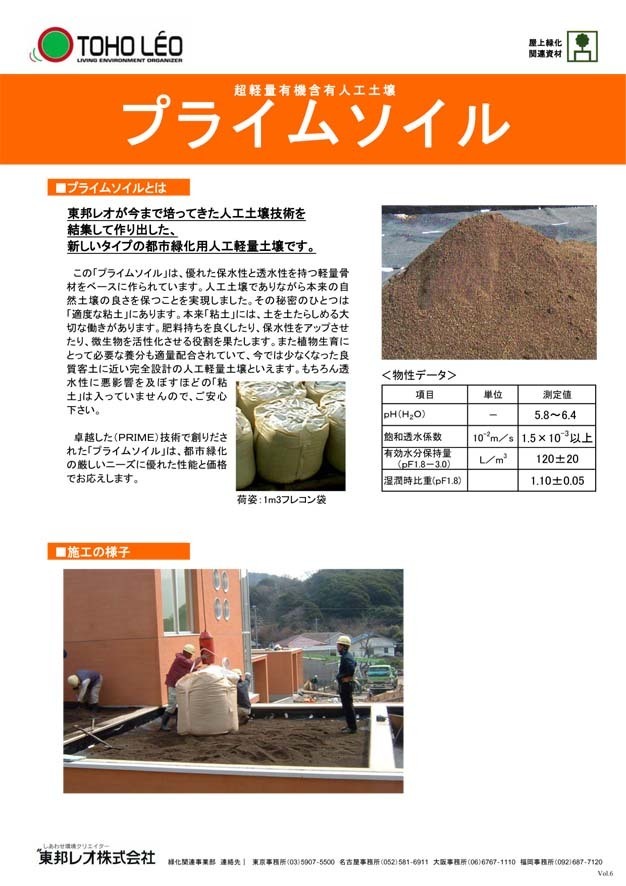

軽量有機含有人工土壌「プライムソイル」

プライムソイル / 軽量有機含人工土壌
効  果 「養分性向上」「微生物活性」
主な用途 屋上緑化土壌 外構
製品仕様 容量:20リットル  約20kg(ビニール袋)
製品特性 高い性育性
  耐飛散性の向上
  優れた保水性と透水性を持つ軽量骨材がベースです。
  保水性・保肥性を向上させる粘土を適度に配合
詳細紹介 http://toho-leopartner.ocnk.net/product-list/25

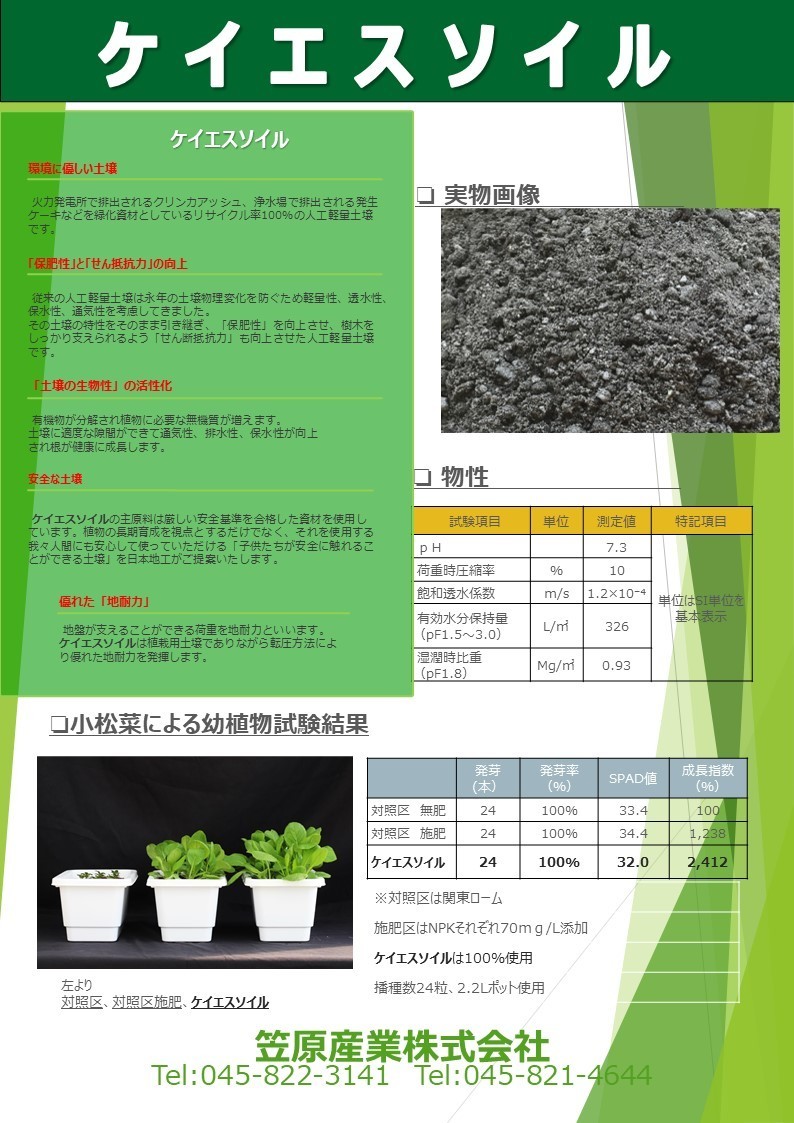

多孔質性軽量人工土壌 ケイエスソイル

ケイエスソイル (多孔質人工軽量土壌)

ケイエスソイルの主原料と添加材である堆肥、炭はすべてリサイクル品です。電気をつくる際に発生する石炭灰(クリンカアッシュ)、飲み水をつくる際に発生する浄水場発生土、剪定枝や食品工場から発生するカット野菜等を堆肥化したバーク堆肥、再生紙を製造する過程で発生するペーパースラッジ炭を使用し、すべてライフラインから発生する副産物を使用した環境にやさしい人工土壌です。

ケイエスソイル(多孔質人工軽量土壌)



エコロベースソイルCAプラス

1.環境に優しい土壌

火力発電所で排出されるクリンカアッシュ、浄水場で排出される発生ケーキなどを緑化資材としているリサイクル率100%の人工軽量土壌です。

2.「保肥性」と「せん断応力」の向上

従来の人工軽量土壌は永年の土壌物理変化を防ぐため軽量性、透水性、保水性、通気性を考慮してきました。
その土壌の特性をそのまま引き継ぎ、「保肥性」を向上させ、樹木をしっかり支えられるよう「せん断抵抗力」も向上させた人工軽量土壌です。

3.「土壌の生物性」の活性化

有機物が分解され植物に必要な無機質が増えます。土壌に適度な隙間ができて通気性、排水性、保水性が向上され根が健康に成長します。

4.安全な土壌

ケイエスソイルの主原料は厳しい安全基準を合格した資材を使用しています。植物の長期育成を視点とするだけでなく、それを使用する我々人間にも安心して使っていただける「子供たちが安全に触れることができる土壌」をご提案いたします。

5.優れた「地耐力」

地盤が支えることができる荷重を地耐力といいます。ケイエスソイルは植栽用土壌でありながら転圧方法により優れた地耐力を発揮します。

物性

試験項目単位測定値特記項目
pH   7.3 単位はSI単位を
基準表示
荷重時圧縮率 % 10
飽和透水係数 cm/s 1.3×10-4
有効水分保持量
pF1.53.0
L/ 326
湿潤時比重(pF1.8) Mg/ 0.93

小松菜による幼植物試験結果



左より 対照区対照区施肥ケイエスソイル



  発芽(本) 発芽率(%) SPAD値 成長指数(%)
対照区 無肥 24 100% 33.4 100
対照区 施肥 24 100% 34.4 1,238
ケイエスソイル 24 100% 32.0 2,412

※対照区は関東ローム

施肥区はNPKそれぞれ70mg/L添加|ケイエスソイルは100%使用|播種数24粒、2.2Lポット使用


小袋

フレコン入り 1
